Fonte de Alimentação DC MPL-1305M projetada visando suprir as necessidades mais frequentes de laboratórios de pesquisa e desenvolvimento, tais como: escolas, centros de manutenção, linhas de produção e outros. As fontes MPL-1305M são variáveis e com saída única, alta estabilidade, baixo ripple, display de fácil leitura, ajustes de tensão e corrente e circuito de proteção de sobrecarga.
Ficha Técnica
| Fabricante | Minipa |
|---|---|
| Modelo | MPL-1305M |
| Modelo | MPL-1305M |
| URL do Produto | clique aqui. |
| Quantidade | Seis unidades |
| Laboratórios Disponíveis | Nitmaker |
Especificações Técnicas

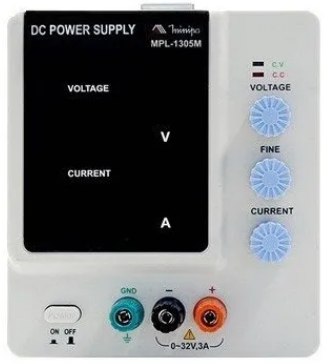

Fonte Digital 32V 5A Minipa MPL-1305M
Alta estabilidade e Baixo ripple.
Display 3 dígitos de fácil leitura para apresentação simultânea da tensão e corrente de saída.
Saída Variável: 0 ~ 32V, 0 ~ 5A.
Ajuste de tensão e corrente através de potenciômetros de precisão.
Ajustes grosso e fino de tensão e corrente.
Indicadores (LED) de operação. Que mostra o quanto a corrente está puxando.
Possibilidade de operação contínua mesmo nas condições de máxima carga.
Resfriamento com ventilação forçada.
Circuito de proteção de sobrecarga.
Altitude: 2000m (máx.).
Grau de poluição: 2.
Uso Interno.
Ambiente de operação: 0°C~40°C, RH 10~80%..
Ambiente de armazenamento: -20°C ~ 60°C, RH 10 ~ 80%.
Alimentação selecionável: 115V/230V ± 10% – 50/60Hz.
Consumo Aprox.: 290W (máx.).
Dimensões: 140(A) x 160(L) x 260(P)mm.
Peso Aprox.: 5.5kg.
Operação Tensão Constante
Saída: 0 ~ 32V.
Regulação de Linha: <= (0.01%+3mV).
Regulação de Carga: <= (0.01%+3mV).
Ripple e Ruído: <= 1mV RMS.
Operação Corrente Constante
Saída: 0 ~ 5A.
Regulação de Linha: 0 ~ 5A <= (1%+5mA).
Regulação de Carga: <= (0.2%+3mA).
Ripple e Ruído: <= 3mA RMS.
Mostrador
Digital de 3 dígitos.
Precisão: <= ± (1.0%Leit. + 2 Díg).
Resolução de Tensão: 0.1V.
Resolução de Corrente: 0.01A.
Além de vir dentro da caixa:
Um manual de instruções
Cabo de conexão Banana / Jacaré (1 par)
Cabo de Alimentação (1 peça)
- Vídeo de fonte semelhante, porém, com ela dupla:
https://www.youtube.com/watch?v=miQqk5ebPYw
- Manual De Instruções
http://www.minipa.com.br/images/Manual/MPL-1303M-1305M-3303M-3305M-1104-BR.pdf
