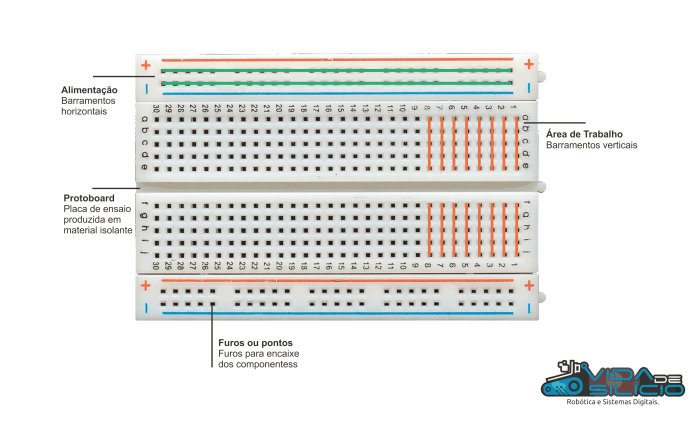

A protoboard é uma placa de prototipagem que serve para fazer o protótipo do aparelho/circuito eletrônico que vai ser criado, ou seja, antes de soldar tudo na placa, fazemos os testes na protoboard. As medidas da protoboard combinam perfeitamente com os componentes eletrônicos. Além disso, possui furos que têm a função de condutores, tendo, na parte interna da protoboard, vários fios condutores. Ela é dividida em duas partes, a região do meio possui colunas com cinco buraquinhos, cada coluna tem apenas um fio. A região das pontas é usada para alimentar a placa. A fenda no meio da protoboard serve para colocar chips, que na eletrônica é chamado de circuito integrado ou CI. Os locais onde há sinalizações de positivo e negativo indicam que, através daqueles buracos é alimentada a placa, tendo posições diferentes disponíveis para escolha.

Aplicações

Testes de um projeto;
Permite a montagem de circuitos eletrônicos sem a utilização de solda;
Projetos de circuitos eletrônicos;
Montagens temporárias;
Protótipos;
Hobbystas;
Educacional;

Cuidados Especiais

Na hora da montagem, certifique-se que tudo está bem preso em seu devido lugar, isso pode economizar muitas horas de trabalho mais pra frente, na procura de erros, dependendo do tamanho do projeto que você está executando. Além disso, existe uma certa indutância entre os barramentos de alimentação da placa. Isso pode causar ruídos em projetos mais sensíveis, portanto leve isso em consideração.
